5-Achsen-Schleifmaschine: Funktionsweise, Hauptvorteile und clevere Kauftipps

Wenn Ihnen ein Kunde eine Charge von Turbinenschaufeln oder mehrlappigen Schneidwerkzeugen übergibt, besteht der herkömmliche Weg darin, jede Seite auf separaten Maschinen zu schruppen und zu fertigen, in der Hoffnung, dass die Konzentrizität weiterhin erhalten bleibt. Eine 5-Achsen-Schleifmaschine ändert diese Arithmetik. Es kann das Werkstück und das Rad entlang fünf interpolierter Achsen positionieren, sodass eine einzige Einrichtung einen viel größeren Geometriebereich abdeckt. Aber ist es dadurch für jeden Shop der richtige nächste Einkauf? Die ehrliche Antwort lautet: es rechnet sich nur dann, wenn die Arbeit wirklich eine gleichzeitige Mehrachsbewegung erfordert.

Was eine 5-Achsen-Schleifmaschine eigentlich leistet

Eine 5-Achs-Schleifmaschine ist nicht einfach eine Außenrundschleifmaschine mit zwei zusätzlichen Tasten. Die X-, Y- und Z-Achsen bewegen den Tisch, den Schleifkopf oder das Werkstück in drei lineare Richtungen. Die A- und B-Achse drehen und neigen das Werkstück bzw. die Werkzeugspindel. Zusammen ergeben sie fünf Freiheitsgrade, sodass die Schleifscheibe aus nahezu jedem Winkel ein komplexes Profil anfahren kann, ohne den Kontakt zur Oberfläche zu verlieren.

In der Praxis bedeutet das, dass Sie eine komplex geformte Oberfläche in einer Aufspannung schleifen können. Auf einer dreiachsigen Maschine müssten Sie das Teil indexieren, neu einrichten und Rundlauf- und Ausrichtungsfehler in Kauf nehmen. Durch die Fünf-Achsen-Interpolation bleibt das Rad mit der theoretischen Oberflächenbahn in Eingriff, während sich das Teil darunter dreht und neigt.

Wie 5-Achsen-Bewegung für Präzision sorgt

Bei der Präzision einer 5-Achsen-Schleifmaschine kommt es nicht nur darauf an, mehr Motoren zu haben. Die Steuerung muss fünf Achsen kontinuierlich synchronisieren. Moderne CNC-Steuerungen nutzen entkoppelte kartesische Koordinaten und inverse Kinematik, um einen Werkzeugweg in simultane Achsenbefehle umzuwandeln. Wenn eine Achse auch nur 0,002 mm hinterherhinkt, kann das fertige Profil Schatten oder Rattern aufweisen.

Ebenso wichtig ist die mechanische Steifigkeit. Eine 5-Achsen-Schleifmaschine benötigt eine starre Basis, eine hohe Steigungsgenauigkeit der Kugelumlaufspindeln und einen thermischen Ausgleich an der Spindel. Ohne diese erhöhen die zusätzlichen Achsen nur das Fehlerbudget. Die besten Fünf-Achsen-Designs verwenden vorgespannte Linearschienen und direkt angetriebene Drehtische, um das Spiel zu minimieren.

Wesentliche Vorteile des 5-Achs-Schleifens in der Praxis

Das Fünf-Achsen-Schleifen ermöglicht Ihnen weniger Aufspannungen, kürzere Zykluszeiten, eine bessere Oberflächengüte und die Möglichkeit, hinterschnittene und verdrehte Geometrien zu erzeugen, die mit einem einfachen Tauchschleifen nicht erreicht werden können. Es verbessert auch die Konsistenz von Teil zu Teil, da für alle bearbeiteten Oberflächen die gleiche Aufspannung verwendet wird.

Wenn eine 5-Achsen-Maschine nicht die beste Lösung ist

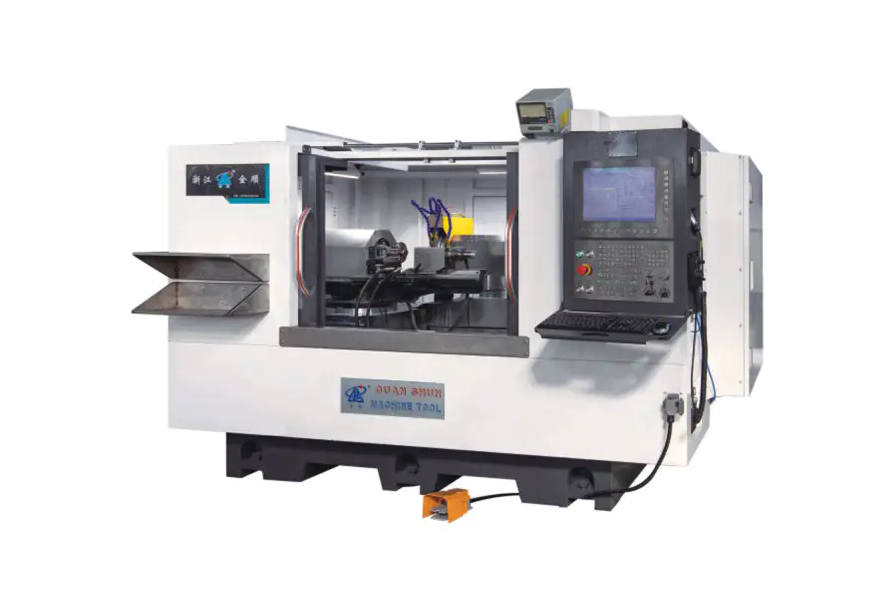

Wenn es sich bei Ihren Teilen hauptsächlich um zylindrische Wellen, Hülsen oder Kurbelwellen mit einer klar definierten Mittellinie handelt, ist eine mehrachsige Maschine möglicherweise übertrieben. Eine CNC-Rundschleifmaschine oder eine Verbundschleifmaschine kann eine Rundheit im Submikrometerbereich und eine gleichbleibende Größe bei weitaus geringeren Kosten und einfacherer Wartung liefern. Beispielsweise baut Zhejiang Quanshun Machine Tool ein Hochpräziser CNC-Profil-Rundschleifer das komplexe externe Profile mit einem viel konventionelleren Setup verarbeitet. Im Gegensatz zur Fünf-Achsen-Geometrie sind diese Maschinen um die Rotationsachse des Teils herum gebaut, sodass sie die Steifigkeit beibehalten, die die meisten Werkstätten von einer Rundschleifmaschine erwarten.

Wenn Sie lange Wellen oder große Durchmesser bearbeiten, kann ein Doppel- oder Breitrad-Design oft die Arbeit mit einem höheren Durchsatz erledigen als ein Fünf-Achsen-Zentrum. Auch für nicht standardmäßige Werkstücke sind kundenspezifische Schleiflösungen erhältlich, ohne dass Sie mehr Achsen kaufen müssen, als Sie verwenden können.

Was Sie vor dem Kauf einer 5-Achsen-Schleifmaschine bewerten sollten

Beginnen Sie mit Ihrem Teileportfolio. Wenn 80 % der Arbeit in einem einfachen Zweibackenfutter gehalten werden können, bleibt eine 5-Achsen-Investition möglicherweise ungenutzt. Als nächstes definieren Sie das Toleranzband. Die Fünf-Achs-Bearbeitung glänzt bei Profiltoleranzen von ±0,005 mm , aber wenn Sie nur ±0,01 mm am Außendurchmesser benötigen, kann das problemlos mit einer günstigeren Maschine erledigt werden.

Die Programmierung ist ein weiterer versteckter Kostenfaktor. Eine 5-Achsen-Schleifmaschine erfordert im Allgemeinen einen CAM-Postprozessor, der interpolierte Fünf-Achsen-Bewegungen ausgibt, sowie einen geschulten Programmierer. Berücksichtigen Sie diese Zeit, nicht nur den Aufkleberpreis.

Schauen Sie sich abschließend die Leistungstiefe des Maschinenbauers an. Eine 40-Tonnen-Maschine mit fünf Achsen kann man nicht mit dem Taxi zur örtlichen Reparaturwerkstatt bringen. Erkundigen Sie sich nach Reaktionszeiten, Verfügbarkeit von Ersatzachseneinheiten und ob der Hersteller eine Inbetriebnahme vor Ort anbietet.

Auswahl der richtigen Schleiftechnologie für Ihr Geschäft

Es gibt kein allgemeingültiges Urteil. Die richtige Wahl hängt von Ihrem Produktmix, Ihren Qualitätszielen und der Fähigkeit Ihres Teams ab, mehrachsige Werkzeugwege zu programmieren. Viele Hersteller finden einen Mittelweg: Behalten Sie für den Großteil der täglichen Arbeit eine zuverlässige CNC-Rundschleifmaschine bei und fügen Sie bei komplexen Teilen ein flexibles Verbundschleifzentrum hinzu. Dieser Ansatz hält die Kosten pro Teil niedrig und ermöglicht gleichzeitig die Handhabung exotischer Geometrien.

Einen praktischen Entscheidungsrahmen finden Sie in unserem Leitfaden So wählen Sie eine Schleifmaschine aus .
