Hochpräzise CNC-Profil-Zylinderschleifmaschine

X‑Achse angetrieben durch Linearmotor — Die X‑Achse (Vorschub‑/Radschleifachse) wird direkt von einem Linearmotor mit 2200 N Schubkraft angetrieben, wodurch das Spiel der Kugelgewindetransmission beseitigt und eine schnellere, präzisere Profilfolgebewegung ermöglicht wird.

Direktantrieb des Arbeitskopfs — Der Arbeitskopfmotor nutzt Direktantriebstechnologie (1500 Nm); eine optionale DD‑Motor-Konfiguration ermöglicht zudem eine vollautomatische Spindelrotation für synchronisiertes Profil‑ und Nockenschleifen.

Submikron‑Positionierauflösung — Die minimale Vorschub‑ und Analyseauflösung der X/Z‑Achse beträgt 0,001 mm, während die Auflösung der Spindelrotation bis zu 0,001° reicht, was komplexe, hochgenaue Profilgeometrien unterstützt.

Hochgeschwindigkeits‑Elektrospindel — Die Standardkonfiguration der Elektrospindel läuft bei 4000 U/min mit einer Radschnittgeschwindigkeit von 80 m/s, was eine effiziente Materialabtragung gewährleistet und gleichzeitig feine Oberflächenqualität bei Teilen mit kleinem Durchmesser bewahrt.

Kompakte Präzisionspalette — Speziell konzipiert für Außen­schleifdurchmesser von Φ5 mm bis Φ200 mm bei einem Abstand von 250 mm zwischen den Spitzen; ideal für kleine Präzisionswellen und Profilkomponenten, weniger für großvolumige, schwere Wellenbearbeitung.

Verstellbare Rotation des Arbeitskopfs — Der Arbeitskopf lässt sich um bis zu 15° drehen (standardmäßig manuell rotierend), was eine flexible Einstellung für schräge und profilierte Schleifarbeiten jenseits der geraden Zylinderschleifung ermöglicht.

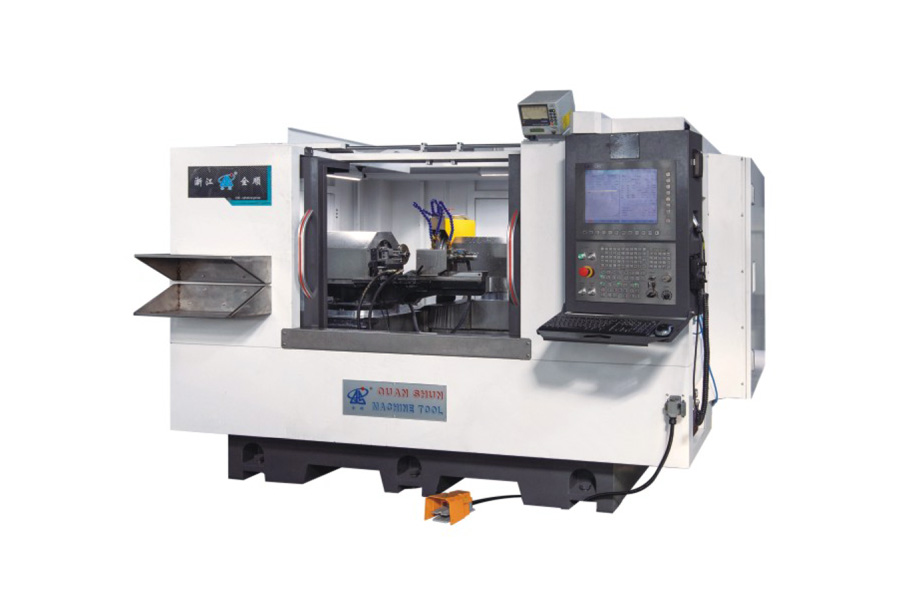

Zhejiang Quanshun Machine Tool Co., Ltd. entwickelt die MGK8320*300 für Anwendungen, bei denen herkömmliche Zylinderschleifmaschinen in puncto Konturgenauigkeit nicht ausreichen. Durch die Kombination von Linearmotor‑Vorschubachsen, einem Direktantrieb des Arbeitskopfs und einer Hochgeschwindigkeits‑Elektrospindel liefert die Maschine submikron‑genaue Positionierung und feine Oberflächenqualität bei kleinen, geometrisch komplexen Teilen. Wir bieten Konfigurationsmöglichkeiten wie automatische DD‑Motordrehung des Arbeitskopfs, unterschiedliche Radspezifikationen sowie verschiedene Spindeldrehzahlbereiche, um spezifischen Profilschleifanforderungen gerecht zu werden, zusammen mit technischer Beratung, Installationsunterstützung und After‑Sales‑Service.

Was macht diese Maschine zu einer „Profil“‑Schleifmaschine und nicht zu einer herkömmlichen Zylinderschleifmaschine?

Die Maschine kombiniert eine Linearmotor‑X‑Achse, einen Direktantrieb des Arbeitskopfs sowie eine Auflösung der Spindelrotation von 0,001°, sodass sie komplexe, nicht‑kreisförmige Konturen wie Nocken und mehrradiusige Profile folgen kann – und nicht nur gerade Zylinderflächen.

Welche Werkstückgrößen kann diese Maschine bearbeiten?

Der äußere Schleifdurchmesser liegt zwischen Φ5 mm und Φ200 mm, bei einem Abstand von 250 mm zwischen den Spitzen, was sie vor allem für kleine bis mittlere Präzisionskomponenten geeignet macht, weniger für große, schwere Wellen.

Was ist eine Linearmotor‑Achse und warum ist sie wichtig?

Ein Linearmotor treibt die Achse direkt ohne Kugelgewinde oder Getriebe an, wodurch mechanische Spielkräfte entfallen. Dadurch bietet die X‑Achse (mit 2200 N Schubkraft) eine schnellere Reaktionszeit und eine konstantere Positioniergenauigkeit für feine Profilarbeiten.

Kann die Spindel automatisch für Nocken‑ oder Profilschleifarbeiten rotieren?

Die Standardkonfiguration verwendet einen manuell drehbaren Arbeitskopf mit einer Einstellmöglichkeit von bis zu 15°. Eine Sonderkonfiguration kann zusätzlich einen DD‑Motor (Direktantrieb) für eine vollautomatische, synchronisierte Spindelrotation integrieren.

Welche Spindeldrehzahl und Radschnittgeschwindigkeit verarbeitet diese Maschine?

Die Standardkonfiguration der Elektrospindel läuft bei 4000 U/min, mit einer Radschnittgeschwindigkeit von bis zu 80 m/s und einem Schleifrad mit den Maßen Φ400x40x203.

Können Spezifikationen angepasst werden?

Ja. Zhejiang Quanshun Machine Tool bietet individuelle Anpassungen hinsichtlich Spindelkonfiguration, Art der Spindelrotation (manuell oder DD‑automatisch), Radspezifikationen sowie Motorleistung entsprechend den jeweiligen Anforderungen des Profilschleifens an.
