Welche Arten von CNC-Schleifmaschinen gibt es?

Im Bereich der Präzisionsfertigung CNC-Schleifmaschinen eine entscheidende Rolle spielen. Sie nutzen schnell rotierende Schleifscheiben, um die Oberfläche von Werkstücken fein zu schleifen und so eine extrem hohe Maßgenauigkeit und Oberflächengüte zu erreichen. Mit dem stetig steigenden industriellen Bedarf an hochpräziser und hocheffizienter Bearbeitung sind die Arten von CNC-Schleifmaschinen immer vielfältiger und spezialisierter geworden.

Klassifizierung nach Bearbeitungsobjekt und -funktion: Mainstream-CNC-Schleifmaschinenklassifizierungen

CNC-Schleifmaschinen werden hauptsächlich nach der Form der von ihnen bearbeiteten Werkstücke und ihren spezifischen Funktionen klassifiziert und bilden mehrere Haupttypen:

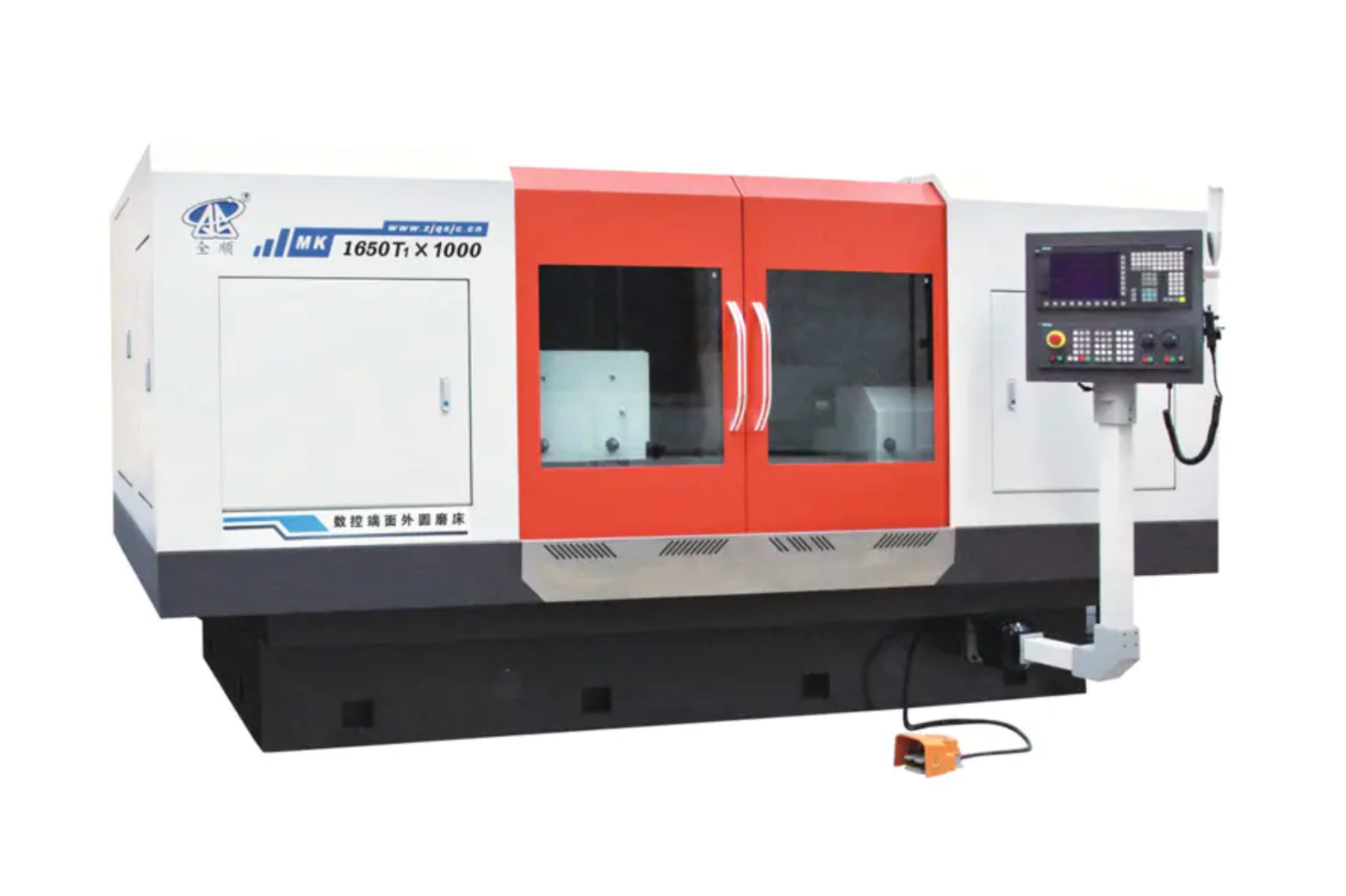

1. CNC-Rundschleifmaschine

Merkmale: Speziell zum Schleifen der äußeren zylindrischen Flächen, konischen Flächen und bestimmter Schulterendflächen von Werkstücken verwendet. Es ist die Kernausrüstung für die Präzisionsbearbeitung von Wellenteilen. Modern CNC-Rundschleifmaschinen Typischerweise verfügen sie über eine Mehrachsensteuerung, die das Schleifen von Verbundwerkstoffen ermöglicht, beispielsweise die Präzisionsbearbeitung von Außendurchmessern und Endflächen in einer einzigen Aufspannung.

2. CNC-Innenschleifmaschine

Merkmale: Zum Schleifen der inneren zylindrischen oder konischen Oberflächen von Werkstücken. Aufgrund der Platzbeschränkungen beim Innenschleifen verwenden diese Maschinen typischerweise Hochgeschwindigkeits-Elektrospindeln. Sie werden häufig in Branchen wie Automobilteilen (z. B. Lagergehäusen), hydraulischen Komponenten und Formen eingesetzt.

3. CNC-Flachschleifmaschine

Merkmale: Zum Schleifen der flachen oder geformten Oberflächen von Werkstücken. Basierend auf der Beziehung zwischen der Schleifscheibenachse und der Bewegungsrichtung des Tisches können sie weiter in rechteckige Tische mit horizontaler Spindel, rotierende Tische mit vertikaler Spindel usw. unterteilt werden. Ihr Hauptvorteil liegt in der Bereitstellung einer extrem hohen Ebenheit und Oberflächenrauheit.

4. CNC-Werkzeugschleifmaschine

Merkmale: Speziell zum Schleifen und Herstellen verschiedener Schneidwerkzeuge (z. B. Bohrer, Fräser, Zahnradfräser usw.) entwickelt. Diese CNC-Schleifmaschinen Typischerweise verfügen sie über fünf oder mehr Achsen zur gleichzeitigen Steuerung, um komplexe Werkzeuggeometrien und hohe Präzisionsanforderungen zu bewältigen.

5. CNC-Centerless-Schleifmaschine

Merkmale: Beim Schleifen ist kein Mittelloch zur Positionierung erforderlich; Stattdessen stützen Führungsräder und eine Stützplatte das Werkstück. Dieses Verfahren eignet sich ideal für das kontinuierliche Schleifen des Außendurchmessers schlanker stabförmiger Teile in großen Mengen und bietet eine äußerst hohe Produktionseffizienz.

6. CNC-Koordinatenschleifmaschine

Merkmale: Ausgestattet mit einem hochpräzisen Koordinatenmess- und Positionierungssystem, das hauptsächlich zum Schleifen von Löchern in Formen oder Präzisionsteilen mit extrem hoher Präzision und Oberflächengüte verwendet wird.

Klassifizierung nach Automatisierung und Strukturmerkmalen: Hilfstypen zur Effizienzsteigerung

Zusätzlich zu den oben genannten Mainstream-Typen, die nach Funktion klassifiziert sind, CNC-Schleifmaschinen lassen sich auch nach Struktur und Automatisierungsgrad unterteilen:

Verbundschleifmaschinen

Durch die Kombination mehrerer Schleiffunktionen, wie das Schleifen von Außendurchmessern, Innenlöchern und Endflächen, können mehrere Prozesse in einer einzigen Aufspannung durchgeführt werden, was die Bearbeitungsgenauigkeit und -effizienz erheblich verbessert.

Hochgeschwindigkeits-/Ultrahochgeschwindigkeits-Schleifmaschinen

Verwenden Sie CBN- (kubisches Bornitrid) oder Diamantschleifscheiben und führen Sie das Schleifen mit extrem hohen linearen Geschwindigkeiten durch, wodurch sich die Materialabtragsrate und die Bearbeitungsqualität erheblich verbessern.

CNC-Schleifmaschinen in Portalbauweise

Mit hoher struktureller Steifigkeit, geeignet zum Schleifen der ebenen Flächen oder Führungsbahnen großer, schwerer Werkstücke.

Überlegungen zur Auswahl von CNC-Schleifmaschinen und zukünftige Trends

Das Richtige wählen CNC-Schleifmaschine erfordert eine umfassende Berücksichtigung der Größe, Form, Präzisionsanforderungen, Losgröße und des Budgets des Werkstücks. Wenn beispielsweise eine große Anzahl schlanker Wellen bearbeitet werden muss, ist eine spitzenlose CNC-Schleifmaschine die beste Wahl. Handelt es sich um komplexe Formlochsysteme, muss eine CNC-Koordinatenschleifmaschine gewählt werden.

Die zukünftigen Entwicklungstrends von CNC-Schleifmaschinen werden sich auf folgende Punkte konzentrieren:

• Kombiniert und integriert: Eine Werkzeugmaschine erledigt mehr Prozesse und reduziert so Handhabungs- und Spannfehler.


• Intelligentisierung: Integration intelligenter Überwachung, adaptiver Steuerung, Fehlerdiagnose und anderer Technologien, um eine mannlose oder minimal besetzte Produktion zu erreichen.


• Ultrapräzision: Streben nach Bearbeitungsgenauigkeit und Oberflächenqualität im Nanometerbereich.



CNC-Schleifmaschinen sind unverzichtbare Präzisionsgeräte in der modernen Industrie. Ihre vielfältigen Typen können verschiedene hochpräzise Anforderungen erfüllen, von der Massenproduktion bis zur komplexen Formenbearbeitung, und sind eine der Schlüsseltechnologien, die die Modernisierung der High-End-Fertigung vorantreiben.
