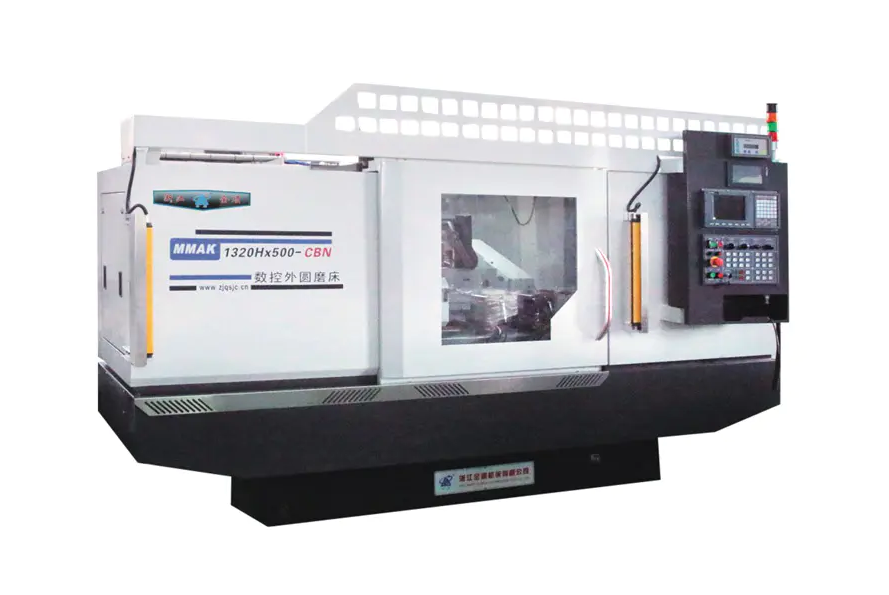

Auf welche Hauptmerkmale sollte man bei einer CNC-Rundschleifmaschine achten?

Bei der Bewertung von a CNC-Rundschleifmaschine Die wichtigsten zu priorisierenden Funktionen sind: Positionierungsgenauigkeit im Submikrometerbereich, statische und dynamische Maschinensteifigkeit und ein hochentwickeltes CNC-Steuerungssystem ist in der Lage, komplexe Interpolationen zu verwalten. Eine Hochleistungsmaschine muss eine Oberflächengüte (Ra) von so niedrig wie möglich liefern 0,1 μm bis 0,4 μm Konsistent und unter Einhaltung enger Maßtoleranzen, oft sogar innerhalb ±0,001 mm . Über die grundlegenden Spezifikationen hinaus definiert die Integration von hochauflösenden Feedback-Skalen, thermisch stabilem Guss und intuitiver Dialogprogrammierung den Unterschied zwischen einer Standardschleifmaschine und einer hochpräzisen Produktionsanlage.

Strukturelle Integrität und thermische Stabilität

Die Grundlage jeder Präzisionsschleifoperation ist das Maschinenbett. Ohne eine stabile Basis sind alle elektronischen Kompensationen lediglich „Pflaster“ für mechanische Mängel.

Dämpfungseigenschaften der Basis

Modern CNC-Rundschleifmaschines häufig nutzen Granitan® (Polymerbeton) oder hochwertiges Meehanite-Gusseisen . Polymerbeton bietet bis zu 10-mal bessere Vibrationsdämpfung als herkömmliches Grauguss, was für die Erzielung von Spiegelglanz und eine längere Lebensdauer der Räder unerlässlich ist. Vibrationen während des Schleifprozesses führen zu Rattermarken, die in Hochpräzisionsindustrien wie der Luft- und Raumfahrtindustrie oder der Medizintechnik die Hauptursache für Ausschussteile sind.

Thermische Verschiebungskontrolle

Beim Schleifen entsteht erhebliche Hitze. Ein wichtiges Merkmal, nach dem Sie suchen sollten, ist a symmetrisches Design von Maschinenbett und Spindelstock. Dadurch wird sichergestellt, dass die Wärmeausdehnung gleichmäßig erfolgt und die Auswirkungen auf die Mittellinienausrichtung minimiert werden. Suchen Sie außerdem nach Maschinen, die über diese Funktion verfügen gekühlte Kühlmittelsysteme die durch das Spindelgehäuse und das Bett zirkulieren, um eine konstante Betriebstemperatur im Inneren aufrechtzuerhalten ±0,5°C der Umgebung.

Hochpräzise Spindelsysteme

Die Schleifspindel ist das Herzstück der Schleifmaschine. Seine Rundlaufgenauigkeit bestimmt direkt die Rundheit und Oberflächenqualität des Werkstücks.

Hydrostatische vs. Wälzlager

Sie müssen sich zwischen hydrostatischen Lagern und hochpräzisen Wälzlagern entscheiden. Hydrostatische Spindeln Die Welle schwimmt auf einem dünnen Ölfilm, was dazu führt Kein Metall-zu-Metall-Kontakt und nahezu unendliches Leben. Sie bieten eine außergewöhnliche Rundlaufgenauigkeit (oft weniger als 0,0001 mm ). Umgekehrt werden hochpräzise Keramikkugellager für Hochgeschwindigkeitsanwendungen bevorzugt, bei denen Steifigkeit und Wartungsfreundlichkeit im Vordergrund stehen.

Vielseitigkeit des Arbeitskopfes

Ein Schlüsselmerkmal für Universal CNC-Rundschleifmaschines ist ein schwenkbarer Werkstückspindelstock (B-Achse) . Suchen Sie nach angetriebenen Arbeitsköpfen Direktantriebsmotoren . Der Direktantrieb eliminiert Spiel von Zahnrädern oder Riemen und ermöglicht so eine hochauflösende C-Achsen-Interpolation. Dies ist entscheidend für das „unrunde“ Schleifen (z. B. Nocken, Stempel oder Exzenterwellen).

CNC-Steuerungs- und Programmiersoftware

Die Intelligenz der Maschine liegt in ihrem Steuerungssystem. Eine Mühle ist nur so leistungsfähig wie die Software, die sie antreibt.

Konversationsschnittstelle

Erweiterte CNC-Schleifmaschinenfunktion Konversations-Programmierschnittstellen . Dadurch können Bediener Teileabmessungen, Materialtyp und gewünschtes Finish direkt in eine GUI eingeben, ohne manuellen G-Code schreiben zu müssen. Dadurch reduzieren sich die Rüstzeiten um bis zu 50 % für komplexe Teile. Suchen Sie nach Software, die integrierte Funktionen enthält Kollisionsüberwachung um die teure Spindel und das Werkstück beim ersten Lauf zu schützen.

Linearmotortechnologie

Für hochdynamische Anwendungen, Linearmotoren auf der X- und Z-Achse sind herkömmlichen Kugelumlaufspindeln überlegen. Linearmotoren sorgen für höhere Beschleunigungsraten und eliminieren mechanisches Spiel. In Kombination mit hochauflösenden Glasmaßstäben (z. B. 0,05 μm Auflösung ) kann die Maschine eine Positionierungswiederholgenauigkeit erreichen, die Kugelumlaufspindeln über längere Zeiträume nicht erreichen können.

Automatisiertes Abrichten und Messen im Prozess

Um eine konsistente Massenproduktion zu erreichen, muss die CNC-Rundschleifmaschine in der Lage sein, Scheibenverschleiß und Teileabweichungen automatisch zu kompensieren.

• Automatisches Radabrichten: Die CNC sollte den Abrichtzyklus unter Verwendung von Diamantscheiben oder Einzelabrichtern steuern. Zu den fortschrittlichen Systemen gehören Akustische Emissionssensoren (AE). die die „erste Berührung“ zwischen dem Abrichter und der Scheibe erkennen, wodurch die Menge des abgetragenen Schleifmittels minimiert und die Lebensdauer der Scheibe verlängert wird.
• In-Prozess-Messung: Mit einem Messtaster oder „Jump-on“-Messgerät kann die CNC das Teil messen während es gemahlen wird . Das System passt den endgültigen Mahlvorschub automatisch auf der Grundlage von Echtzeitdaten an, um thermische Abweichungen oder Scheibendurchbiegungen auszugleichen und sicherzustellen, dass jedes Teil in einer Charge identisch ist.
• Lückenkontrolle: Diese Funktion nutzt AE-Sensoren, um zu erkennen, wann die Scheibe das Werkstück berührt. Dadurch kann die Maschine sofort von Eilgang auf Feinvorschub umschalten, wodurch „Luftschleifen“ vermieden und die Zykluszeiten verkürzt werden 10 % bis 20 % .

Mehrradkonfigurationen und universelle Einsatzmöglichkeiten

Flexibilität ist ein großer Trend in CNC-Rundschleifen , insbesondere für Lohnfertiger, die unterschiedliche Teilegeometrien verarbeiten.

Revolver-Radköpfe

Suchen Sie nach Maschinen, die mit einem ausgestattet sind automatisch schwenkbarer Schleifspindelstock (Turret) . Diese Revolver können mehrere Scheiben aufnehmen – zum Beispiel eine zum Außenschleifen, eine zum Innenschleifen und eine dritte zum Planschleifen. Eine CNC-gesteuerte B-Achsen-Revolver kann mit hoher Wiederholgenauigkeit in die gewünschte Position gedreht werden (z. B. ±1 Bogensekunde ), sodass ein Teil in a vollständig fertiggestellt werden kann Einzeleinrichtung . Dies eliminiert die Fehler, die beim Umspannen eines Teils entstehen.

Innenschleifaufsätze

Auch wenn Ihr Hauptaugenmerk auf dem Schleifen von Außendurchmessern (Außendurchmessern) liegt und Sie eine nach unten schwenkbare oder am Revolver montierte Maschine haben Innenschleifspindel (ID). ist ein significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

Umwelt- und Sicherheitsmerkmale

Beim Hochgeschwindigkeitsschleifen entstehen feiner Nebel und potenzielle Gefahren, die durch die Konstruktion der Maschine bewältigt werden müssen.

• Vollständiges Gehäuse: Eine hochwertige CNC-Schleifmaschine sollte vollständig geschlossen sein, um Kühlmittelspritzer und Schleifstaub einzudämmen. Dabei geht es nicht nur um Sauberkeit; es ist wichtig für die Integrierte Nebelabsaugsysteme effektiv zu arbeiten.
• Feuerlöschsysteme: Wenn Sie ölbasierte Kühlmittel für hochpräzise Endbearbeitungen verwenden, ist ein integrierter CO2- oder Trockenchemikalien-Brandbekämpfungssystem ist ein mandatory safety feature.
• Ergonomisches Laden: Bei manueller oder halbautomatischer Beladung sollten die Tischhöhe und der Türabstand einen einfachen Zugang ermöglichen. Für eine vollautomatisierte Produktion sollte die Maschine geeignet sein „Roboterbereit“ mit standardisierten Schnittstellen (z. B. Profibus oder Ethernet) und automatisierten Türen.

Abschließende Checkliste für die Auswahl

Überprüfen Sie bei der endgültigen Auswahl die folgenden Spezifikationen anhand Ihrer anspruchsvollsten Teileanforderungen:

1. Maximaler Abstand zwischen den Zentren: Sorgen Sie für einen Puffer von 20 % über Ihrem längsten Teil.
2. Über den Tisch schwenken: Überprüfen Sie, ob das Teil mit dem größten Durchmesser plus dem Abstand für die Lehre bequem passt.
3. Raddurchmesser: Größere Räder (z. B. 500 mm) halten länger und halten die Oberflächengeschwindigkeit besser aufrecht als kleinere Räder.
4. CNC-Auflösung: Suchen Sie nach 0,0001 mm Inkrementierungsfähigkeit in der Steuerungssoftware.
5. Reitstockausführung: A feinverstellbarer Reitstock (zur Konizitätskorrektur) ist für die Genauigkeit langer Wellen von entscheidender Bedeutung.
