Direkte Antwort: Das Rundschleifen bietet eine außergewöhnliche Maßgenauigkeit (Toleranzen von bis zu ±0,001 mm), eine hervorragende Oberflächengüte (Ra 0,1–0,4 um), hohe Materialabtragsraten und konsistente Wiederholgenauigkeit bei Produktionsläufen mit hohen Stückzahlen. Es ist der Industriestandard für die Endbearbeitung von Wellen, Lagern, Walzen und zylindrischen Präzisionskomponenten, die in der Luft- und Raumfahrt-, Automobil- und Hydraulikfertigung eingesetzt werden.
Was ist Rundschleifen?
Beim Rundschleifen handelt es sich um einen Bearbeitungsprozess, bei dem mit einer Schleifscheibe Material von der Außen- oder Innenfläche eines zylindrischen Werkstücks abgetragen wird, wodurch eine hochpräzise, glatte Oberfläche entsteht. Das Werkstück dreht sich um die eigene Achse, während die Schleifscheibe in kontrollierten Schritten Material abträgt. Dieses Verfahren wird häufig auf Komponenten wie Wellen, Spindeln, Stangen, Stifte und Lagerzapfen angewendet.
Modern CNC-Rundschleifmaschine Die Technologie fügt diesem Prozess eine computergestützte numerische Steuerung hinzu und ermöglicht so vollautomatische Zyklen, mehrachsige Koordination und programmierbare Schleifstrategien, die das, was früher mit herkömmlichen manuellen oder hydraulischen Maschinen möglich war, erheblich erweitern.
Außenschleifen
Schleift die äußere zylindrische Oberfläche eines Werkstücks zwischen Spitzen oder Spannfutter.
Innenschleifen
Schleift die Innenbohrung oder das Innenloch, um Passungsanforderungen mit engen Toleranzen zu erfüllen.
Spitzenloses Schleifen
Keine Befestigung erforderlich; Die Teile werden durch eine Arbeitsauflage und ein Regulierrad unterstützt.
Kegelschleifen
Erzeugt konische Flächen durch Versetzen des Werkstücks oder Schwenken des Schleifkopfes.
Kernvorteile des Rundschleifens
Die folgenden Vorteile erklären, warum das Rundschleifen nach wie vor die bevorzugte Endbearbeitungsmethode für rotierende Präzisionskomponenten in der Schwerindustrie, der Luft- und Raumfahrt sowie der Feinmechanik ist.
01
Außergewöhnliche Maßgenauigkeit
Beim Rundschleifen können Toleranzen von bis zu ±0,001 mm (1 Mikrometer) erreicht werden, was weit über das hinausgeht, was Drehen oder Fräsen zuverlässig liefern kann. Dies macht es für Komponenten unerlässlich, bei denen Passung, Spiel und Übermaß präzise kontrolliert werden müssen. (Quelle: Machinery's Handbook, 30. Auflage, Industrial Press)
02
Überlegene Oberflächenqualität
Beim Schleifen entstehen Oberflächenrauheitswerte im Bereich von Ra 0,1 bis 0,8 µm, im Vergleich zu Ra 1,6 bis 6,3 µm, wie sie beim Fertigdrehen typisch sind. Dies reduziert Reibung, Verschleiß und Ermüdungsausfälle in rotierenden Baugruppen wie Lagersitzen und Zapfenoberflächen. (Quelle: ASM Handbook, Bd. 16, Machining)
03
Fähigkeit zur Bearbeitung harter Materialien
Nach der Wärmebehandlung werden Metalle zu hart, um effektiv gedreht oder gefräst zu werden. Das Rundschleifen bearbeitet gehärtete Stähle (bis zu 70 HRC), Hartmetall, Keramik und gehärtete Werkzeugstähle problemlos und ist damit die einzig praktikable Endbearbeitungsmethode für viele Komponenten in Luft- und Raumfahrtqualität.
04
Hohe Wiederholgenauigkeit und Konsistenz
CNC-gesteuerte Schleifmaschinen wiederholen denselben Zyklus mit einer Konsistenz im Submikrometerbereich für Tausende von Teilen. Dies ist in der Automobil- und Luftfahrtproduktion von entscheidender Bedeutung, wo Abweichungen von Charge zu Charge vermieden werden müssen. Cp/Cpk-Werte über 1,67 sind auf CNC-Rundschleifmaschinen routinemäßig erreichbar. (Quelle: Quality Engineering, Marcel Dekker)
05
Vielseitigkeit in der gesamten Teilegeometrie
Moderne CNC-Rundschleifmaschinen können mithilfe der CNC-Interpolation gerade Zylinder, Kegel, abgestufte Wellen, Schultern und sogar komplexe Konturprofile bearbeiten. Eine einzige Maschine kann ein breites Spektrum an Teilefamilien verarbeiten, wodurch die Kapitalinvestitionen reduziert werden.
06
Minimale thermische Verformung
Bei richtiger Kühlmittelanwendung und kontrollierter Schnitttiefe erzeugt das Rundschleifen im Vergleich zum aggressiven Fräsen weniger Wärme pro abgetragener Materialeinheit. Dadurch bleibt die metallurgische Integrität der gehärteten Komponenten erhalten und es werden Oberflächenerweichungen oder Nachvergütungseffekte verhindert.
07
Hohe Materialabtragsleistung (mit CBN-/Diamantscheiben)
Hochgeschwindigkeits-Rundschleifen mit CBN- (kubisches Bornitrid) oder Diamant-Superschleifscheiben kann Material mit Geschwindigkeiten von mehr als 100 mm3/mm/s abtragen und damit mit dem Drehen mithalten, während die Oberflächenqualität auf Schleifniveau erhalten bleibt. (Quelle: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automatisierung und Lights-Out-Produktion
CNC-Rundschleifmaschinen lassen sich in Roboterlader, In-Prozess-Messung und adaptive Steuerungssysteme integrieren. Dies ermöglicht einen mannlosen „Lights-Out“-Betrieb, was die Arbeitskosten pro Teil drastisch senkt und kontinuierliche Produktionszyklen rund um die Uhr ermöglicht.
Rundschleifen im Vergleich zu anderen Endbearbeitungsmethoden
Die folgende Tabelle vergleicht das Rundschleifen mit anderen gängigen Endbearbeitungsverfahren hinsichtlich der wichtigsten Fertigungsparameter. (Quelle: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parameter | Rundschleifen | Beenden Sie das Drehen | Honen | Läppen |
|---|---|---|---|---|
| Toleranz (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Oberflächenbeschaffenheit (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Hartmaterialfähigkeit | Ausgezeichnet (bis zu 70 HRC) | Begrenzt (unter 45 HRC) | Gut | Gut |
| Materialabtragsrate | Hoch (mit CBN) | Sehr hoch | Niedrig | Sehr niedrig |
| Automatisierungspotenzial | Sehr hoch (CNC Robotic) | Hoch | Mittel | Niedrig |
| Typische Anwendungen | Wellen, Lager, Rollen | Allgemeines Drehen | Motorbohrungen | Optische Teile, Messgeräteteile |
Wichtige Branchenanwendungen
Das Rundschleifen wird in anspruchsvollen Branchen eingesetzt, in denen sich die Maßgenauigkeit direkt auf die Produktsicherheit, Effizienz und Lebensdauer auswirkt.
Automobil
Kurbelwellen, Nockenwellen, Getriebewellen, Antriebsachsen und Bremstrommeloberflächen müssen geschliffen werden, um Montagetoleranzen einzuhalten.
Luft- und Raumfahrt
Turbinenwellen, Fahrwerkskomponenten und Betätigungsstangen erfordern äußerst enge Toleranzen und eine hervorragende Oberflächenintegrität.
Hydraulik
Hydraulikzylinderstangen und Pumpenwellen erfordern eine hochwertige Oberflächenbeschaffenheit und Rundheit für eine wirksame Abdichtung und eine lange Lebensdauer.
Werkzeug & Matrize
Präzisionsformstifte, -stempel und -lehren werden nach dem Aushärten auf die endgültige Größe geschliffen, um Geometrie und Härte beizubehalten.
Lager
Die inneren und äußeren Lagerlaufbahnen sind auf Toleranzen im Mikrometerbereich geschliffen, um eine gleichmäßige Drehung und minimale Vibrationen unter Last zu gewährleisten.
Energie-/Stromerzeugung
Für Präzision und Zuverlässigkeit sind Generatorrotorzapfen, Turbinenwellenstummel und Pumpenlaufradwellen auf Rundschleifen angewiesen.

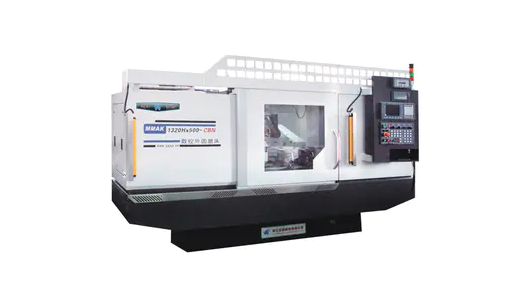

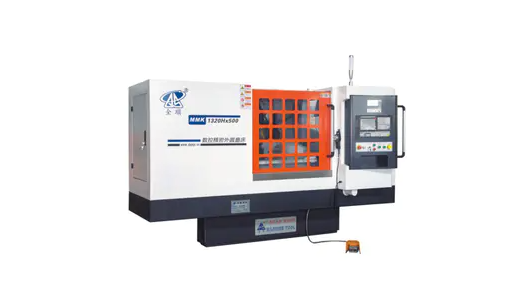

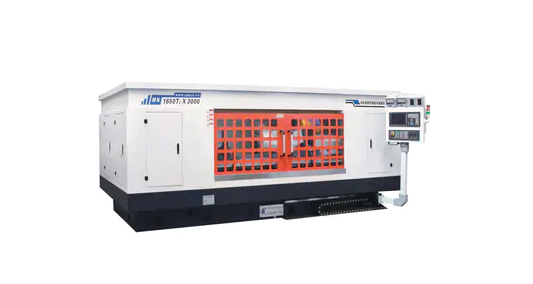

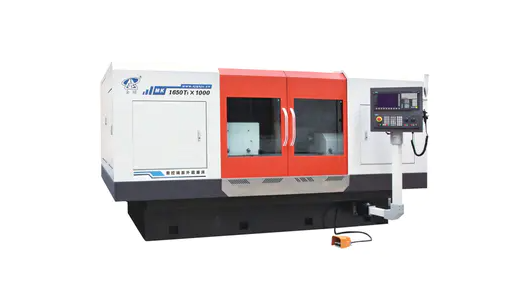

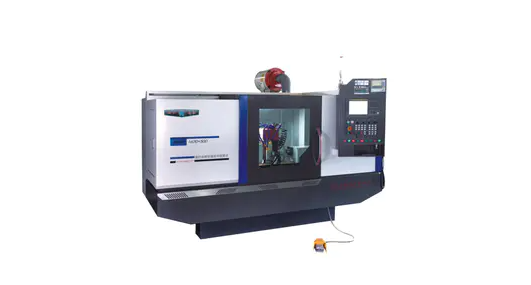

Unsere CNC-Rundschleifmaschinen-Serie
Wir bieten ein komplettes Sortiment an CNC-Rundschleifmaschine Modelle, die für unterschiedliche Produktionsanforderungen, Werkstückgrößen und Präzisionsstufen entwickelt wurden. Jede Maschine verfügt über eine fortschrittliche CNC-Steuerung, robuste Gusseisenkonstruktionen und hochpräzise Spindelsysteme, um eine konstante Schleifleistung zu gewährleisten.
Technische Faktoren, die die Schleifvorteile maximieren
Um die Vorteile des Rundschleifens voll auszuschöpfen, müssen mehrere Prozessparameter richtig konfiguriert werden:
| Faktor | Empfehlung | Auswirkung auf die Ausgabe |
|---|---|---|
| Radspezifikation | CBN für gehärteten Stahl; Aluminiumoxid für allgemeinen Stahl | Bestimmt MRR, Radlebensdauer und thermische Belastung |
| Radgeschwindigkeit | 45 - 120 m/s (Hochgeschwindigkeitsschleifen) | Hocher speed improves finish; reduces chip thickness |
| Werkstückgeschwindigkeit | 15 - 30 m/min (Außenschleifen) | Beeinflusst die Oberflächenbeschaffenheit und den Wärmeeintrag |
| Schnitttiefe | Rau: 0,01–0,05 mm; Oberfläche: 0,002–0,005 mm | Kontrolliert Maßgenauigkeit und Oberflächenrauheit |
| Kühlmittelfluss | Hoch-pressure, high-volume flood or through-wheel delivery | Verhindert thermische Schäden; Spült Späne vom Rad |
| Anziehintervall | Kontinuierliches Abrichten (CD) oder prozessbegleitend für kritische Teile | Behält die Schärfe der Scheibe bei; sorgt für eine gleichmäßige Schnittgeometrie |
| In-Prozess-Messung | Aktive Durchmessermessung während des Schleifzyklus | Beseitigt Überschwingen; gleicht thermisches Wachstum automatisch aus |
Häufig gestellte Fragen
Welche Materialien können zylindrisch geschliffen werden?
Beim Rundschleifen werden praktisch alle metallischen Werkstoffe bearbeitet, darunter Kohlenstoffstahl, legierter Stahl, Edelstahl, Gusseisen, gehärteter Werkzeugstahl, Hartmetall, Titan und sogar einige Keramiken. Ausschlaggebend für die Auswahl ist der auf das Werkstückmaterial abgestimmte Schleifscheibentyp.
Wie verbessert CNC-Rundschleifen die Produktivität?
Die CNC-Steuerung automatisiert den gesamten Schleifzyklus, einschließlich Schruppdurchgang, Halbschlichtdurchgang, Schlichtdurchgang, Ausfeuern und Rückzug. In Kombination mit Roboterbeladung und In-Prozess-Messung sinken die Nebenzeiten drastisch. Studien zeigen, dass CNC-Schleifen die Zykluszeit im Vergleich zu manuellen Schleifvorgängen um 30–60 % verkürzt. (Quelle: SME Manufacturing Engineering Journal)
Welche typische Oberflächengüte lässt sich durch Rundschleifen erreichen?
Beim Standard-Rundschleifen werden Ra 0,4 bis 0,8 µm erreicht. Mit superabrasiven CBN-Scheiben, Hochgeschwindigkeitsspindeln und optimalen Prozessbedingungen sind Ra-Werte von 0,1 µm oder weniger erreichbar – gleichbedeutend mit Hartdrehen plus Superfinishen in einem einzigen Arbeitsgang.
Ist Rundschleifen für die Kleinserienfertigung geeignet?
Ja. Moderne CNC-Rundschleifmaschinen unterstützen einen schnellen Wechsel durch programmierbares Scheibenabrichten, gespeicherte Teileprogramme und schnelle Werkstückwechsel. Die Rüstzeiten konnten für viele Teilefamilien auf unter 20 Minuten reduziert werden, wodurch die Produktion von Kleinserien und sogar Einzelstücken wirtschaftlich rentabel wird.
Was ist der Unterschied zwischen Einstech- und Längsrundschleifen?
Beim Einstechschleifen (Einstechschleifen) fährt die Scheibe radial in das Werkstück ein, um eine bestimmte Zone zu schleifen – ideal für kurze, abgestufte oder profilierte Abschnitte. Beim Querschleifen bewegt sich die Scheibe im Kontakt axial am Werkstück entlang – geeignet für lange Wellen und durchgehende Durchmesser. Viele CNC-Maschinen kombinieren beide Methoden in einem einzigen Teileprogramm.
Fazit
Das Rundschleifen nimmt in der Präzisionsfertigung eine einzigartige Stellung ein: Es ist das einzige Verfahren, das gleichzeitig Maßgenauigkeit im Mikrometerbereich, eine hervorragende Oberflächengüte und die Möglichkeit bietet, vollständig gehärtete Materialien mit produktiven Geschwindigkeiten zu bearbeiten. Wenn es mit moderner CNC-Technologie betrieben wird, wird es zu einem flexiblen, automatisierten und hochgradig wiederholbaren Eckpfeiler jedes Präzisionsbearbeitungsvorgangs.
Ganz gleich, ob Sie Kurbelwellen für Kraftfahrzeuge in großen Stückzahlen fertigbearbeiten, Turbinenwellen für die Luft- und Raumfahrt mit extrem engen Toleranzen bearbeiten oder hydraulische Zylinderstangen für anspruchsvolle Dichtungsanwendungen herstellen – a CNC-Rundschleifmaschine bietet die Kombination aus Prozessfähigkeit, Automatisierungspotenzial und langfristiger Zuverlässigkeit, die kein anderer Veredelungsprozess bieten kann.
