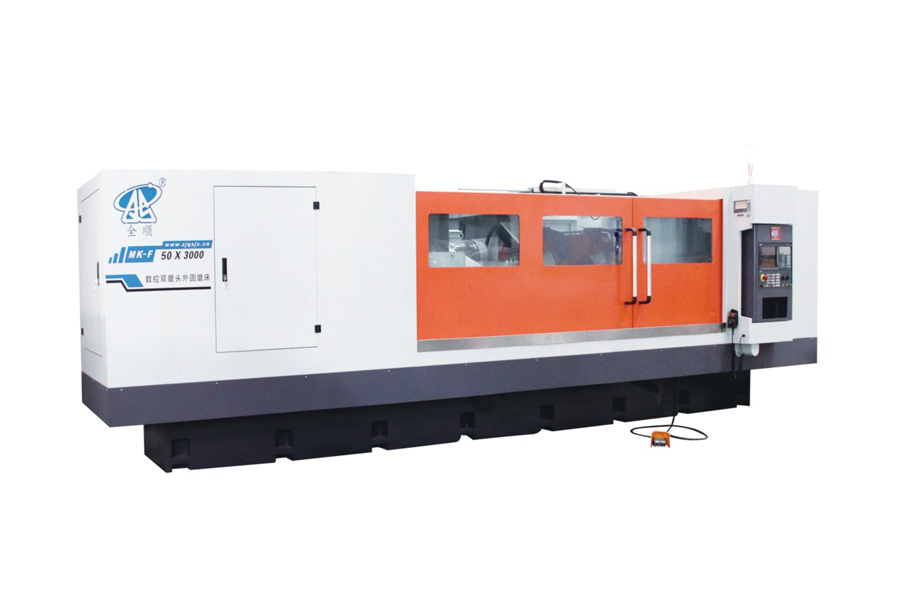

CNC-Doppel-Schleifkopf-Zylinderschleifmaschine

Doppelte Schleifscheibenkonfiguration — Zwei Scheiben (A: Φ750x100x305, B: Φ750x75x305) sind auf derselben Scheibenhalterung montiert, sodass verschiedene Schleifoperationen in nur einem Arbeitsgang ohne Wechsel der Schleifscheiben durchgeführt werden können – was die Zykluszeit bei mehrdurchmessrigen Wellen deutlich verkürzt.

Großes Längenvermögen für lange Wellen — Verfügbar in vier Schleiflängenvarianten (1000/1500/2000/3000 mm) mit Abständen zwischen den Zentren von bis zu 3100 mm, sodass von kurzen Spindeln bis hin zu langen Rollen alles innerhalb einer Maschinenreihe abgedeckt wird.

Hohe Tragfähigkeit für schwere Lasten — Die Maschine unterstützt Werkstücke bis zu einem Durchmesser von Φ500 mm und einem Gewicht von 1000 kg, mit einem Rotationsdurchmesser von 540 mm, und eignet sich somit besonders für große industrielle Wellen und Rollen.

Hochpräzise Servosteuerung — Der Arbeitstisch erreicht eine Antriebsauflösung von 0,001 mm, während das Quer‑Vorschubsystem mit einem Drehmoment von 22 Nm eines AC‑Servomotors eine Auflösung von 0,0001 mm bietet, was eine stabile, wiederholbare Positionierung im Mikrometerbereich gewährleistet.

Leistungsstarke, stabile Scheibenhalterung — Ein 15 kW‑Spindelmotor treibt die Schleifscheibe mit einer maximalen Lineargeschwindigkeit von 45 m/s an und ermöglicht eine maximale Bewegung von 400 mm, wodurch selbst bei gehärteten Werkstücken mit großem Durchmesser eine gleichmäßige Materialabtragung gewährleistet wird.

Anpassbarer Kegel‑Arbeitstisch — Der Arbeitstisch ermöglicht einstellbare Kegelprofile und sorgt so für präzises Kegel‑ sowie gerades Schleifen auf derselben Plattform.

Bewährte Schleifgenauigkeit — Die Maschine liefert Rundheit ≤0,003 mm, Zylindrizität ≤0,008/1000 mm und Oberflächenrauheit ≤Ra 0,32 μm, wodurch anspruchsvolle Endbearbeitungstoleranzen direkt nach dem Schleifen erfüllt werden.

Zhejiang Quanshun Machine Tool Co., Ltd. ist spezialisiert auf CNC‑Zylinderschleifmaschinen, die für schwere industrielle Anwendungen konzipiert sind. Die MK‑F50‑Serie mit Doppel‑Schleifkopf kombiniert ein stabiles Maschinenbett, eine Scheibenhalterung für zwei Schleifscheiben sowie hochauflösende Servoachsen, um Herstellern zu helfen, Umrüstzeiten zu reduzieren und die Schleifkonstanz bei großen, mehrdurchmessrigen Wellen zu verbessern. Wir bieten konfigurierbare Abstände zwischen den Zentren, Schleifscheibengrößen und Motorleistungen an, die genau auf die jeweiligen Werkstückanforderungen abgestimmt sind, unterstützt durch technische Beratung, Installationshilfe und Kundendienst.

Was bedeutet „Doppel‑Schleifkopf“ bei dieser Maschine?

Die Scheibenhalterung trägt zwei Schleifscheiben (A: Φ750x100x305, B: Φ750x75x305), sodass verschiedene Schleifoperationen – etwa unterschiedliche Durchmesser oder Schleifstufen – im selben Arbeitsgang ohne Scheibenwechsel durchgeführt werden können.

Welche maximale Größe und welches maximale Gewicht hat das Werkstück?

Die Maschine schleift Werkstücke von einem Durchmesser von Φ30 mm bis Φ500 mm, mit einem Rotationsdurchmesser von Φ540 mm und einem maximalen Werkstückgewicht von 1000 kg.

Welche Schleiflängen sind verfügbar?

Die MK‑F50‑Serie ist in vier Konfigurationen erhältlich, mit maximalen Schleiflängen von 1000 mm, 1500 mm, 2000 mm und 3000 mm, um unterschiedlichen Wellenlängen gerecht zu werden.

Welche Präzision kann diese Maschine erreichen?

Die Maschine erreicht eine Rundheit von ≤0,003 mm, eine Zylindrizität von ≤0,008/1000 mm und eine Oberflächenrauheit von ≤Ra 0,32 μm, mit einer Quer‑Vorschubauflösung von bis zu 0,0001 mm.

Kann die Maschine konische Werkstücke schleifen?

Ja. Der Arbeitstisch verfügt über einen einstellbaren Kegeltyp, der neben geradem Zylinderschleifen auch präzises Kegelschleifen ermöglicht.

Können die Spezifikationen angepasst werden?

Ja. Zhejiang Quanshun Machine Tool bietet die Möglichkeit, Abstand zwischen den Zentren, Schleifscheibengrößen, Spindelmotorleistung und weitere Parameter entsprechend den spezifischen Werkstück‑ und Produktionsanforderungen anzupassen.
