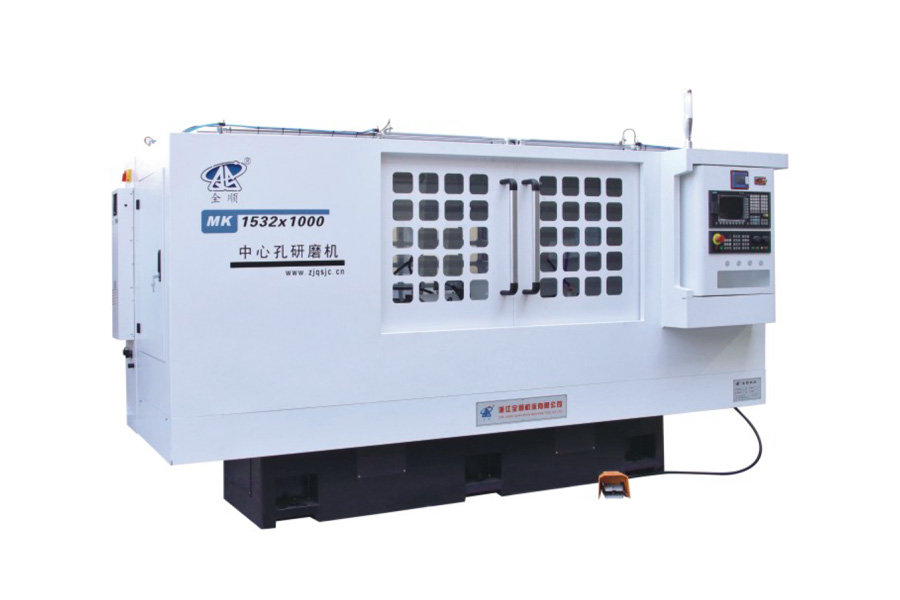

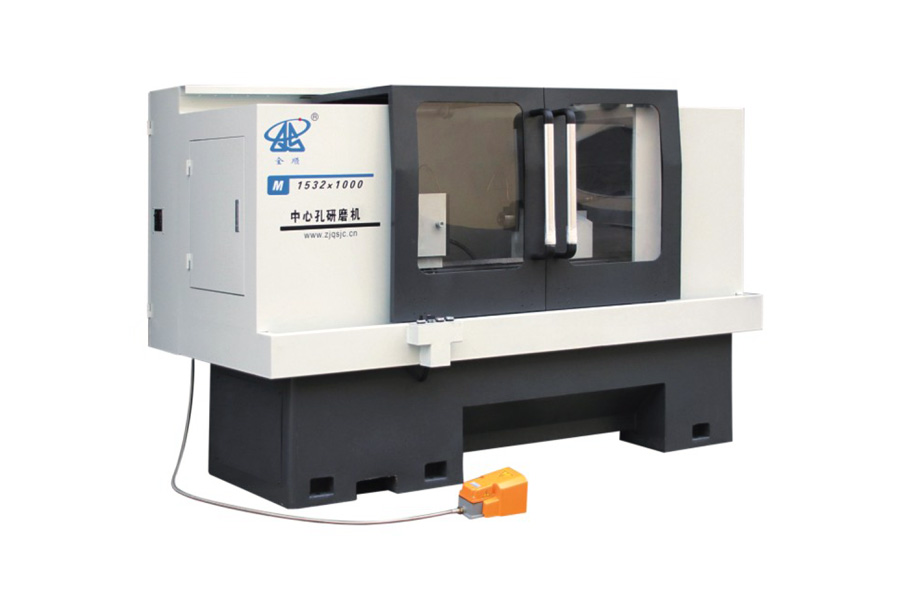

Zentrum-Lochschleifer

Hochpräzise Zentrierreferenz — Erreicht eine Rundlaufgenauigkeit der Zentrierbohrung von 0,0015 mm und bietet den Wellen eine präzise, konsistente Positionierungsstelle, die die Genauigkeit jeder nachfolgenden Zwischenzentrierschleif- oder Drehschleifoperation direkt verbessert.

Feine Oberflächengüte — Gewährleistet eine Oberflächenrauheit der Zentrierbohrung von Ra0,8, was den Verschleiß der Zentrierbohrungen verringert und die Kontaktstabilität bei wiederholten Handhabungen und Neubefestigungen des Werkstücks verbessert.

Optionale Luftbläser-Konfiguration — Für Werkstücke mit einer Länge von bis zu 400 mm steht eine Luftbläseroption zur Verfügung, die hilft, Schleifabfälle aus der Zentrierbohrung zu entfernen und so ein saubereres Finish sowie konstantere Ergebnisse bei kürzeren Wellen zu erzielen.

Große Teilkapazität — Verarbeitet Wellen mit einer Länge von bis zu 1000 mm, einem Rotationsdurchmesser von Φ320 mm und einem Gewicht von bis zu 150 kg, wodurch das Spektrum der in zylindrischen Schleiflinien üblicherweise bearbeiteten Wellengrößen abgedeckt wird.

Verbessert die Ausbeute der nachfolgenden Schleifoperationen — Eine präzise geschliffene Zentrierbohrung reduziert Laufabweichungen und Fehlpositionierungen bei nachfolgenden zylindrischen Schleif- und Drehschleifvorgängen und senkt somit die Ausschuss- und Nachbearbeitungsraten im gesamten Wellenproduktionsprozess.

Zhejiang Quanshun Machine Tool Co., Ltd. hat den Zentrierbohrschleifer so konzipiert, dass er nahtlos in die komplette Palette seiner zylindrischen Schleifmaschinen integriert werden kann und den Wellenherstellern eine durchgängige Prozesskette von der Vorbereitung der Zentrierreferenz bis hin zum finalen Präzisionsschleifen bietet. Mit einer Rundlaufgenauigkeit von 0,0015 mm und einer Oberflächenrauheit von Ra0,8 trägt die Maschine dazu bei, den Ausschuss im nachgelagerten Prozess zu reduzieren und die Gesamtgenauigkeit der Teile zu verbessern. Wir bieten Konfigurationsmöglichkeiten einschließlich der Luftbläser-Aufsatzoption sowie technische Beratung, Installationsunterstützung und Kundendienst an.

Warum ist das Schleifen der Zentrierbohrung vor dem zylindrischen Schleifen wichtig?

Die Zentrierbohrung dient als Positionierungsreferenz für das Zwischenzentrierschleifen, Drehen und die Inspektion. Ist sie nicht rund und glatt, läuft die Welle bei späteren Bearbeitungsschritten ungenau, was die endgültige Teilgenauigkeit direkt beeinträchtigt.

Welche Abmessungen können mit dieser Maschine bearbeitet werden?

Die Maschine verarbeitet Werkstücke mit einer Länge von bis zu 1000 mm (bei Verwendung der Luftbläser-Konfiguration bis zu 400 mm), einem Rotationsdurchmesser von Φ320 mm und einem Gewicht von bis zu 150 kg.

Welche Präzision erreicht diese Maschine?

Die Rundlaufgenauigkeit der Zentrierbohrung liegt bei 0,0015 mm, die Oberflächenrauheit bei Ra0,8, womit die erforderlichen Präzisionsstandards für die hochgenaue Wellenfertigung erfüllt werden.

Wofür dient die Luftbläser-Option?

Die Luftbläser-Konfiguration hilft, Schleifabfälle aus der Zentrierbohrung während der Bearbeitung zu entfernen und sorgt so für ein gleichmäßigeres Finish bei Werkstücken mit einer Länge von bis zu 400 mm.

Können die Spezifikationen angepasst werden?

Ja. Zhejiang Quanshun Machine Tool bietet die Möglichkeit, die maximale Werkstücklänge, den Rotationsdurchmesser sowie die Maschinenkonfiguration entsprechend den spezifischen Anforderungen der Wellenfertigung anzupassen.
